productbeschrijving
Roterende ovenschaal is een hoofdonderdeel van de roterende oven, gemaakt van gewalste stalen platen en in secties aan een gatenschaal gelast, doe UT aan het lassen om de kwaliteit te controleren.
De ovenschaal is het hoofdgedeelte van de draaitrommeloven. De ovenschaalstaalplaat heeft een dikte van ongeveer 40 mm. Het is vlakbij de bandenring. Omdat het draagvermogen relatief groot is, is de ovenschaalstaalplaat hier dikker. De binnenkant van de ovenschaal is bedekt met een laag vuurvaste stenen van ongeveer 200 mm. Wanneer de ovenschaal in bedrijf is, zal de ovenschaal vanwege de hoge temperatuur en belasting een elliptische vervorming vertonen, waardoor druk op de ovenstenen wordt uitgeoefend en de levensduur van de ovenstenen wordt beïnvloed. Aan het einde van de oven, ongeveer een meter lang, loopt het taps toe, zodat het materiaal uit de toevoerkamer van de voorverwarmer soepeler de oven in kan.
schelp
ovenschaal
Shell voor oven en molen
Wanneer de oven draait, is de verwarmingssnelheid van de ovenschaal hoger dan die van de bandring, en de arbeid moet de verwarmingssnelheid van de roterende oven op 50 graden / uur regelen, wat gunstig is om de ovensteen te beschermen. Meestal is de rol 50-100 mm groter dan het wiel. Het rollager is gemaakt van Babbitt. Als het lager zijn smering verliest, zal het lager door de te hoge temperatuur doorbranden. Er bevindt zich koelwater bij het lager voor circulerende koeling. Om de warmtestraling van de ovenschaal naar de bandring te verminderen en oververhitting van het rijwiel te veroorzaken. Daarom wordt er tussen de twee een warmte-isolatieplaat toegevoegd om de warmtestraling te verminderen. Een draaitrommeloven heeft doorgaans 2 tot 3 sets rollen.
Ovenschaalfunctie
De functie van de ovenschaal is het beschermen van de ovenbekleding van de extern verwarmde roterende oven, het versterken van de structuur van de elektrische oven en het handhaven van de dichtheid van de elektrische oven, meestal door de stalen plaat aan het stalen frame te lassen. Voor kleine experimentele ovens. Er kan geen ovenframe zijn en de ovenschaal is gelast met een dunne stalen plaat, die ook de rol van een ovenframe kan spelen. De dunheid van de ovenschaal is 2-6mm.
De ovenbodem is gemaakt van een dikke staalplaat, maar de zijwand kan van een dunne staalplaat zijn. Intermitterend lassen wordt over het algemeen gebruikt naast een beschermende atmosfeer of een oven met gecontroleerde atmosfeer.
De functie van de oven is het weerstaan van de belasting van de ovenbekleding en het werkstuk van de extern verwarmde draaioven en de zijdelingse druk van de ovenboog. De stalen plaat is omwikkeld. Het goed ontworpen ovenframe en de ovenschaal moeten voldoende sterkte hebben. Sommige slechte fabrikanten snijden vaak de bochten in of gebruiken dunne platen in plaats van dikke platen om winst te maken.
Te zien is dat de ovenschaal van de extern verwarmde draaitrommeloven in staat is het draagvermogen te weerstaan en de belasting van de oven te verminderen. Het ovenframe beschermt de belangrijke delen van de oven en versterkt de afdichting. De componenten vullen elkaar aan en spelen samen een belangrijke rol in de efficiënte werking van de oven.
Productparameters
| Diameter | 800-5800mm |
| Lengte | 500-100000mm |
| Dikte | 10-120mm |
| Materiaal | ASTM A36,Q345B,S275JR |
| Foutdetectie | UT,MT |

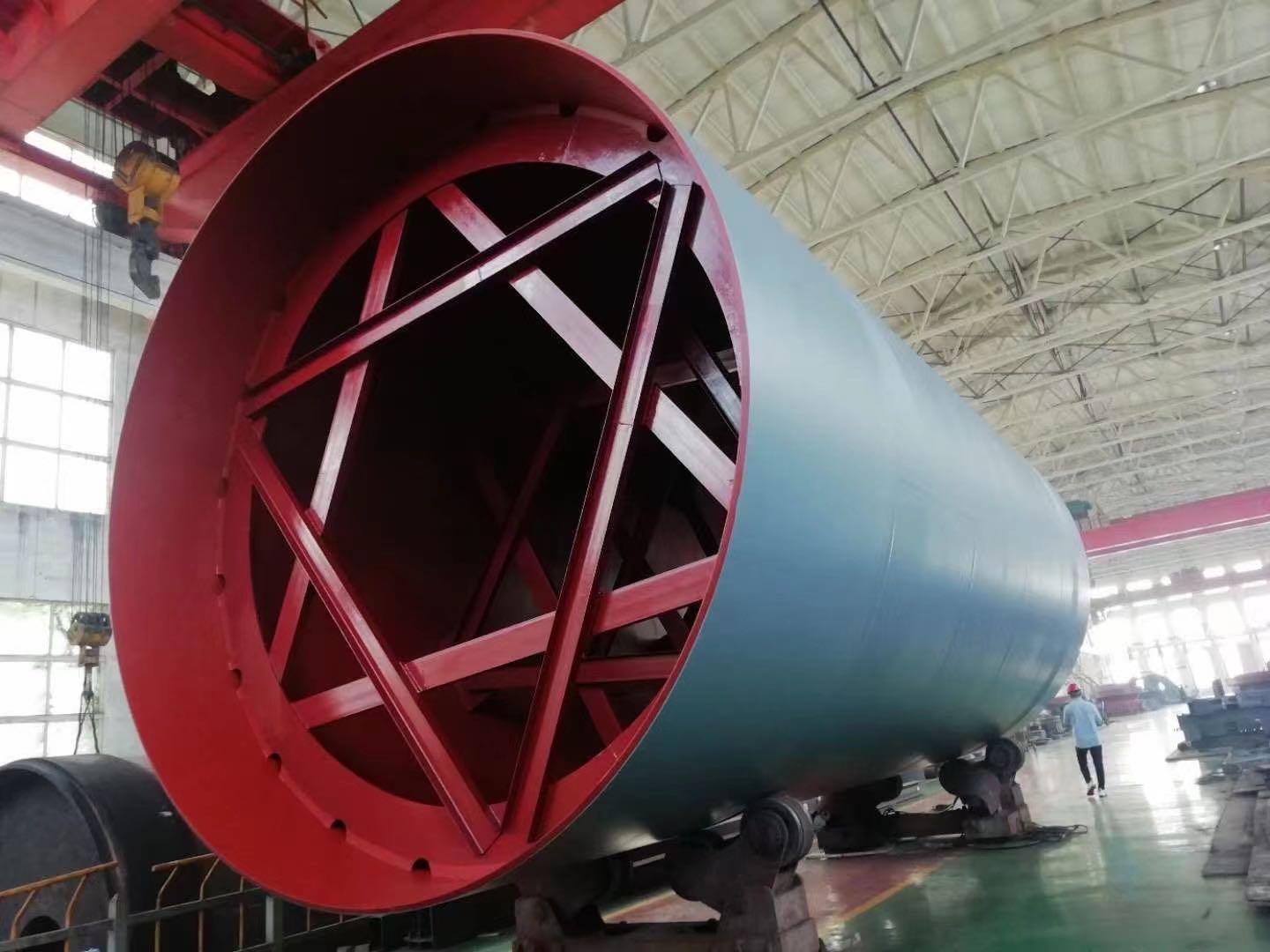

Productgedetailleerde afbeeldingen
Product- en bedrijfsvoordelen
Biman kent het benodigde materiaal voor de draaitrommeloven goed
Ovenschaal stalen platen kopen bij nationale staalfabriek met kwaliteitscertificaten.
Hoge precisie ovenplaten walsmachine
Ervaren lastechnieken
Controleer de ronding en omtrek
Biman kan de roterende ovenschalen binnen 24 uur tegen een goede prijs citeren.
Veelgestelde vragen
Vraag: Wat is de levertijd van een draaitrommeloven?
